Кітай Тандем прэс-тармаз для выгібання ліста

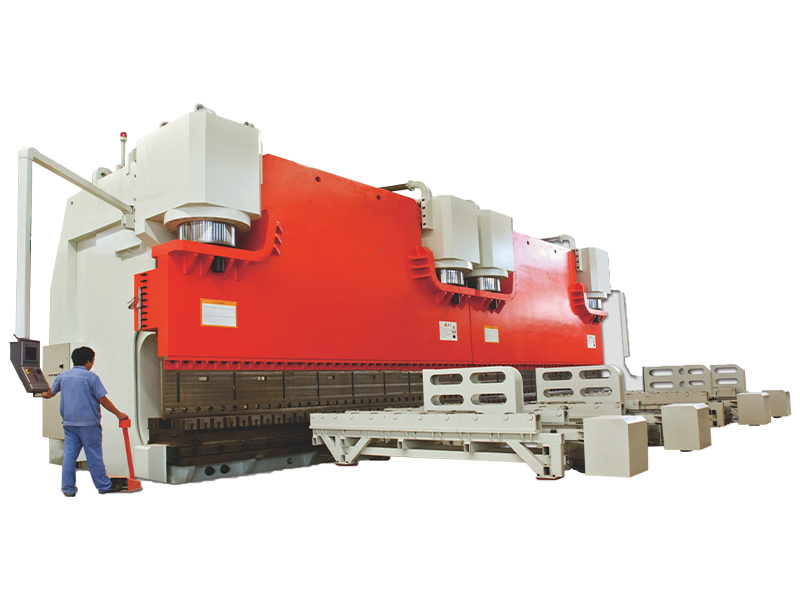

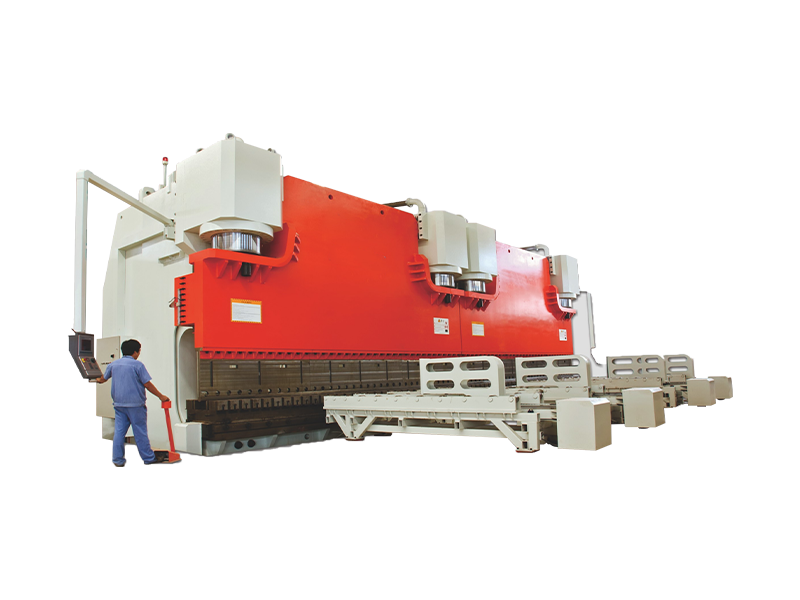

Тандэмны прэс-тармаз

Падрабязнасці прадукту

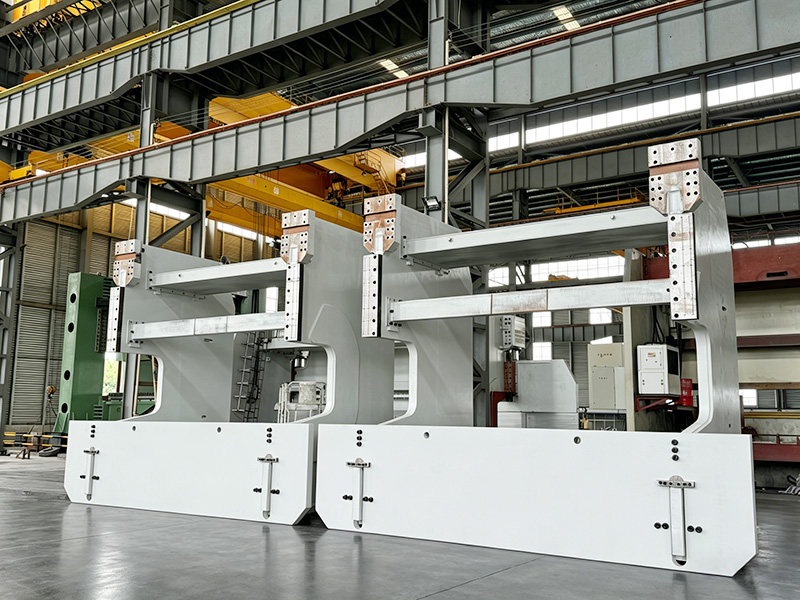

Уся рама тармаза прэсу вырабляецца праз інтэграваную зварку. Пасля зваркі часткі паддаюцца вібрацыі загартавання, каб выдаліць любыя ўнутраныя напружанні і захаваць стабільнасць тармаза прэсу.

Аналіз напружання і аналіз канчатковых элементаў

CAE праграмнае забеспячэнне SOLIDWORKS можа быць выкарыстана для аналізу лінейнай статычнай структуры, напружання і дэфармацыі прэсавага тармаза і лазернай рэзкі машыны рам. Таму FEA (Аналіз канчатковых элементаў) вельмі каштоўны для сцэнарыяў, якія ўключаюць у сябе складаныя структуры, вельмі складаныя нагрузкі, пераходнае мадэляванне і камбінацыі вышэйзгаданых фактараў.

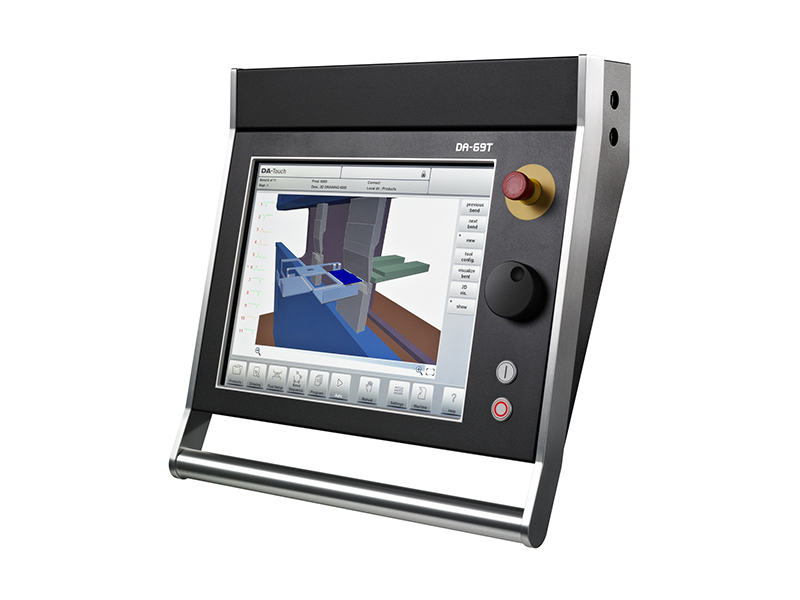

Сістэма ЧПУ

Без сумневу, кантролер - гэта мозг усёй машыны.

Мы прапануем некалькі брэндаў кантролераў: Laimore, Delem, ESA і Cybelec

Гэтыя кантролеры імпартуюцца з Нідэрландаў, Італіі і Швейцарыі адпаведна.

Гэты алгарытм аптымізуе цыкл выгібу, скарачае час налады працоўных крокаў і паляпшае агульную эфектыўнасць працэсу выгібу, асабліва ў сцэнарыях апрацоўкі партый.

Акрамя таго, сістэма таксама можа падтрымліваць рэдагаванне 2D і 3D-графікі.

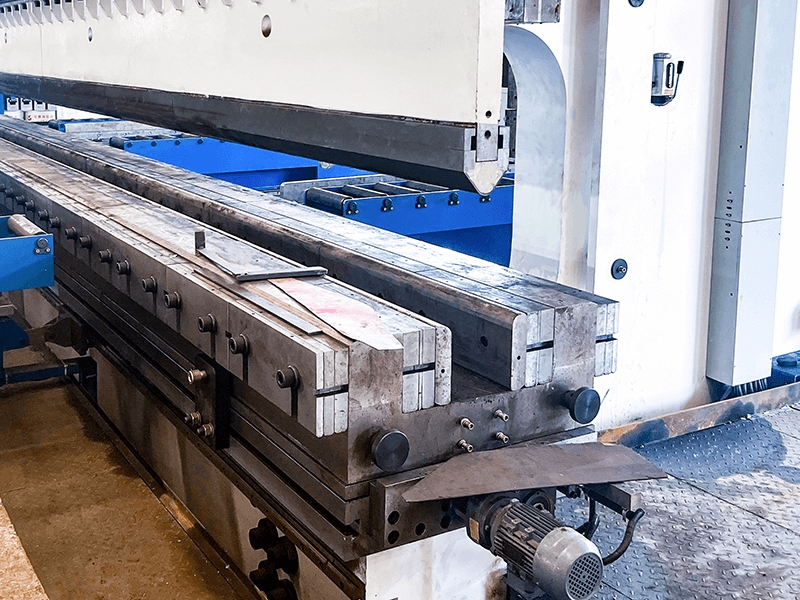

Каронаванне

Праз незалежны дызайн мы разлічваем значэнне кампенсацыі на аснове агульнай дэфармацыі як барана, так і працоўнага стала. Гэты працэс дазваляе нам выдатна выраўнаваць крывую дэфармацыі ложка з крывай кампенсацыі, значна паляпшаючы паслядоўнасць прамой прадукту і кут.

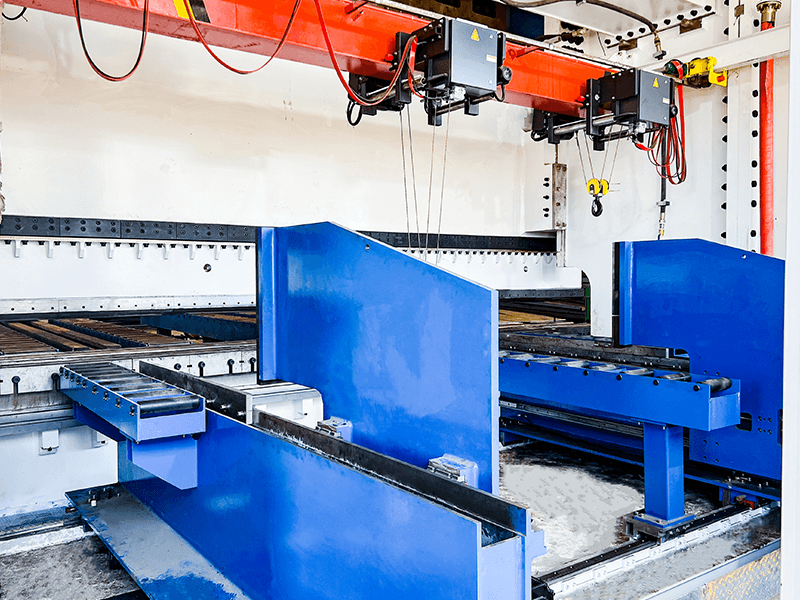

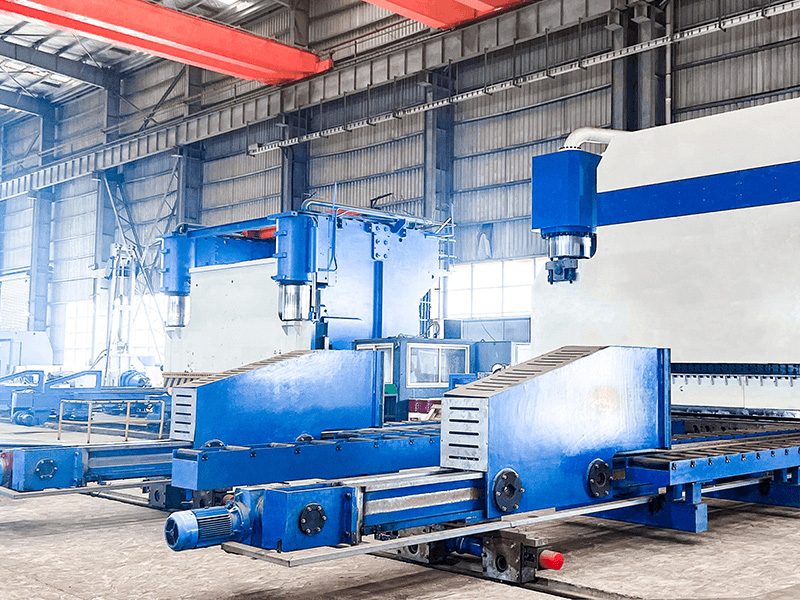

Пярэдняе прылада харчавання

Пярэдняе прылада падачы дазваляе аўтаматычна падаць металічную пласціну.

заднія

Каб гарантаваць вышэйшую дакладнасць руху X-восі, мы выкарыстоўваем шаровыя шрубы і лінейныя накіроўвальныя рэлькі з Тайваня PMI і PYM, перавышаючы дакладнасць традыцыйных шрубавых прутак.

Замест крокавага рухавіка мы выкарыстоўваем серварухавік для кіравання сінхронным механізмам шкілкі задняга прыпынку.

Увесь задняя сістэма пераходзіць высокай тэмпературы загартавання, эфектыўна ліквідуючы любыя ўнутраныя напружанні ў сістэме, павышаючы пластычнасць і трываласць металу. У выніку дэфармацыя рамы больш не з'яўляецца праблемай, прадухіляючы любую страту дакладнасці.

Тэхнічныя характарыстыкі CNC гідраўлічны прэс-тармаз

Мадэль	Сіла выгібання	Даўжыня згінання	Адлегласць слупкі	Глыбіня горла	Інсульт	Хуткасць RAM			Вышыня адкрыцця	Асноўны рухавік	Аб'ём нафтавага бака	вага	Агульныя памеры Ш × Ш × В
	КН	мм	мм	мм	мм	мм/с			мм	КВт	L	кг	мм
2-WE67K-320/6000	3200	6000	4800	720	250	70	7.5	75	830	22	2×1400	35500	6150×4575×5070
2-WE67K-320/7000	3200	7000	5600	720	250	70	7.5	75	830	22	2×1400	38000	7150×4575×5570
2-WE67K-400/7000	4000	7000	5600	720	320	70	7.5	75	830	30	2×1400	46000	7150×3560×5900
2-WE67K-600/6000	6000	6000	4800	1000	320	70	7.5	75	960	45	2×1400	62000	6080×4435×7300
2-WE67K-800/6000	8000	6000	4800	1100	350	80	8	70	1250	55	2×2100	89000	6240×7180×6200
2-WE67K-1000/6000	10000	6000	4800	1400	400	70	8	70	1350	2×45	2×2100	118000	6240×8080×6600
2-WE67K-1000/7000	10000	7000	5000	1600	400	70	8	70	1350	2×45	2×2100	123000	7240×8080×6415
2-WE67K-1200/6000	12000	6000	4500	1600	450	70	7	65	1550	2×45	2×2600	135000	6240×8080×6600
2-WE67K-1200/7000	12000	7000	5600	1600	450	70	7	65	1550	2×45	2×2600	155000	7100×8100×7800
2-WE67K-1600/7000	16000	7000	5600	1600	450	70	6.5	60	1550	2×55	2×3150	190000	7200×5900×7900
2-WE67K-2000/9000	20000	9000	6500	1600	450	70	6.5	60	1550	2×75	2×3900	280000	9240×9050×8800
2-WE67K-3000/7000	30000	7000	5240	1600	450	60	5	60	1540	4×55	2×5340	335000	7300×10800×8100
