Гідраўлічная гільятынавая рэзкая машына

Падрабязнасці прадукту

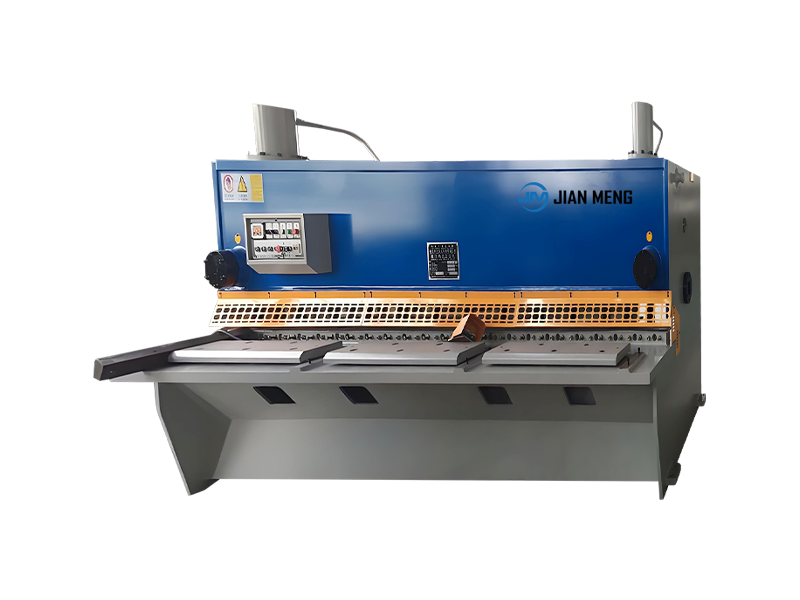

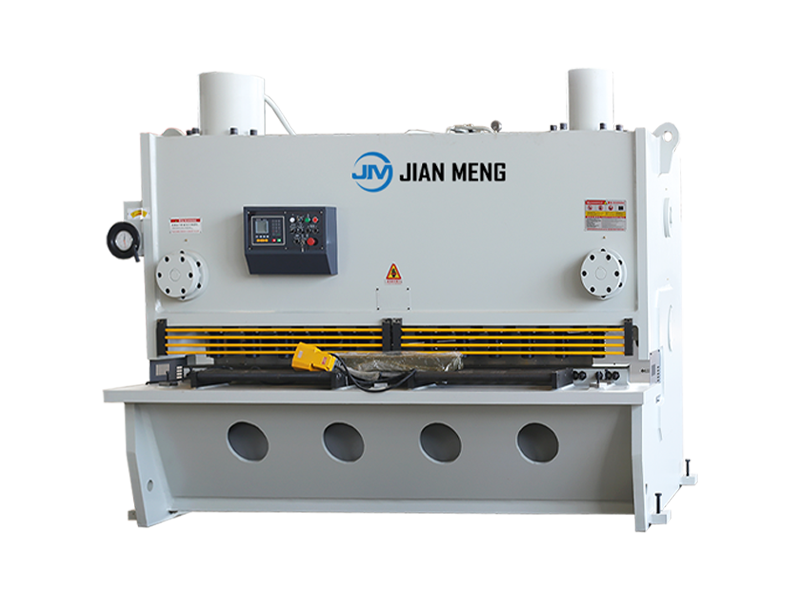

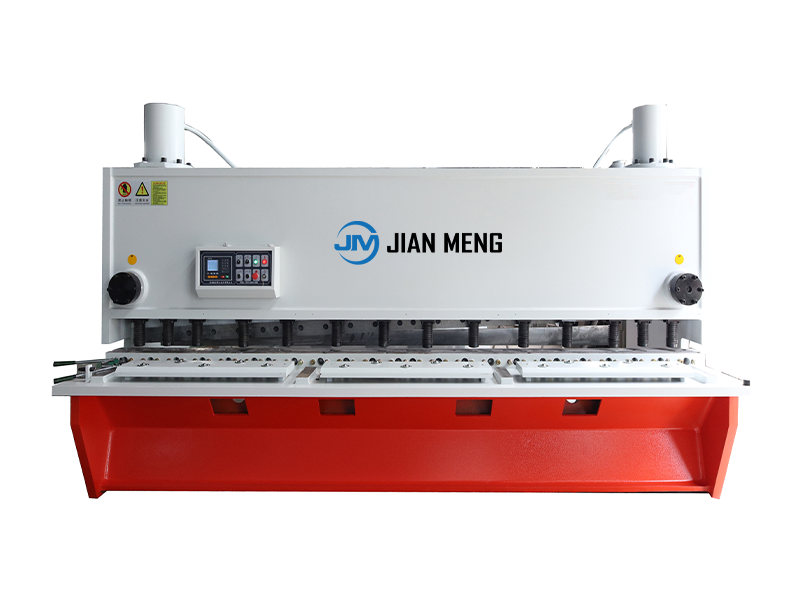

Цзяньмэн QC11K гідраўлічная гільятынавая рэзкая машына стала папулярным выбарам для карыстальнікаў, каб рэзаць ліст з-за яго рэгуляванага адлегласці ляза і кута.
Пры рэзку лістоў таўшчынёй больш за 13 міліметраў, гільятынавая рэзка мае шмат пераваг у параўнанні з іншымі тыпамі рэзкіх машын, уключаючы зніжкі на цэны і высокую дакладнасць рэзкі.

Аналіз напружання і аналіз канчатковых элементаў

Праграмнае забеспячэнне CAE SOLIDWORKS можа быць выкарыстана для аналізу лінейнай статычнай структуры, напружання і дэфармацыі рам выгібных машын і лазерных рэзачных машын. Таму FEA вельмі значна для сітуацый з складанымі структурамі, высока складанымі нагрузкамі, пераходным мадэляваннем і камбінацыямі вышэйзгаданых фактараў.

Сістэма ЧПУ

ESTUNE21S CNC сістэма

Высокая выразнасць гідраўлічны экран

Кіраванне звычайнымі рухавікамі і пераўтваральнікамі частот

Інтэлектуальнае пазіцыянаванне X-восі

Шматкрокавае праграмаванне, 40 праграм, кожная з 25 крокаў

Убудаваная функцыя рэле часу

Адзін клік функцыі пераключэння

Функцыя аднабаковага пазіцыянавання

Адзін клік рэзервовага капіявання і аднаўлення параметраў

Кітайская і англійская

Метрычная сістэма

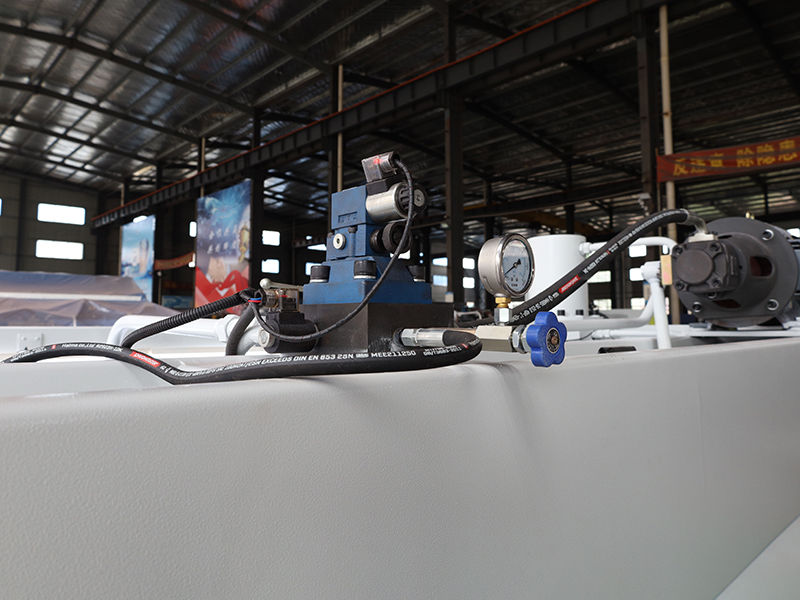

Гідраўлічны клапан групы

Гэтая машына прымае брэндавую групу гідраўлічных клапанаў.

З-за яго функцыі абароны ад перагрузкі ціску алею рэдка адбываецца ўцечка алею і загрузка клапана.

Маніторынг ціску алею ў рэжыме рэальнага часу забяспечвае плаўны паток алею і стабільную працу абсталявання.

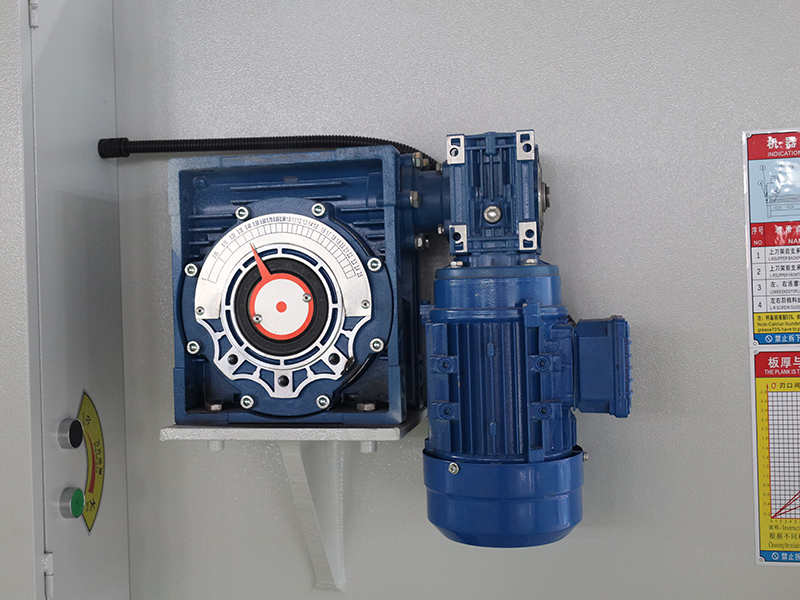

Аўтаматычная рэгуляванне кута

Электрычная рэгуляванне кута рэзкі прылада, няма неабходнасці ў ручнай рэгуляванні, аўтаматычна рэгулюе кут рэзкі ў адпаведнасці з таўшчынёй ліста.

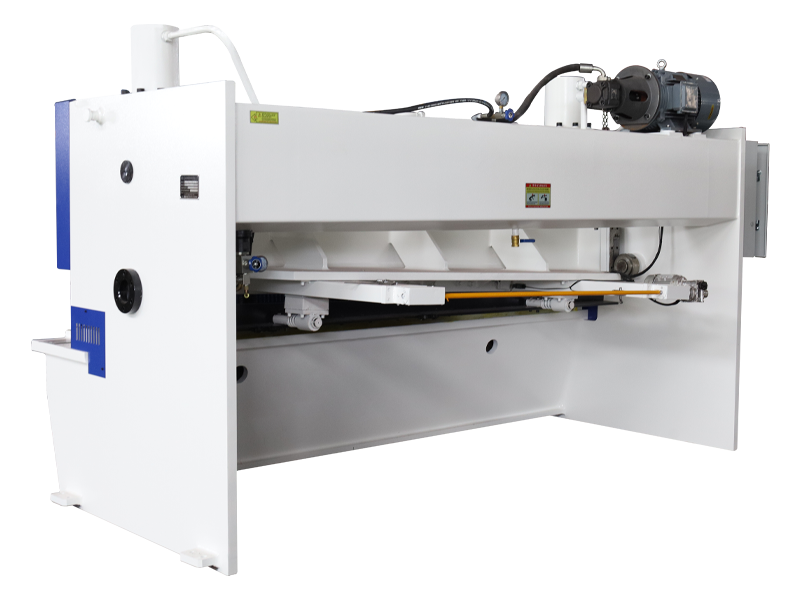

Задняя гадзіна

Адзін з важных фактараў у здольнасці рэзкі з'яўляецца канструкцыяй і стабільнасцю матэрыялу задняй кропкі.

Высокая якасць рэзкі можа быць дасягнута толькі з выдатнай прадукцыяй, стабільнасцю і дакладным адступленнем.

Рух сістэмы задняй прыпынку высокахуткаснай шаравой шрубы таксама падтрымліваецца лінейнымі кіраўніцтвамі, якія дапамагаюць задняй прыпынку дасягнуць больш працягласці службы, большай адчувальнасці і павышанай устойлівасці да любога сутыкнення.

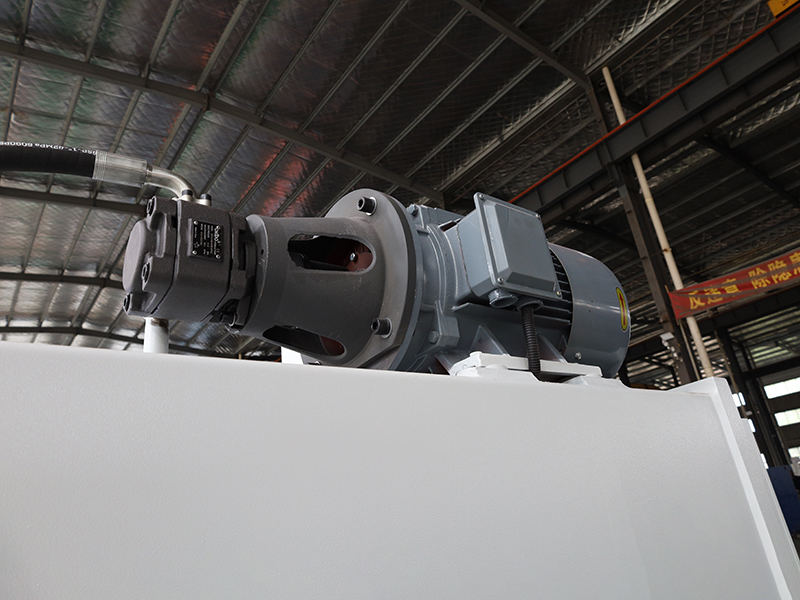

Асноўны рухавік

Выкарыстанне брэндавых рухавікоў павялічвае тэрмін службы машыны і захоўвае яе працу ў асяроддзі з нізкім узроўнем шуму.

Узровень магутнасці і памер ўстаноўкі рухавіка адпавядаюць стандартам IEC, што робіць яго вельмі лёгкім у выкарыстанні і абслугоўванні.

У нас ёсць магчымасць наладзіць магутнасць і напружанне машыны, каб задаволіць канкрэтныя патрабаванні напружання месцазнаходжання кліента.

Тэхнічныя спецыфікацыі

Адзінка	Таўшчыня рэзкі мм	Шырыня рэзкі мм	Часы інсульту мін-1	Падарожжа задняга матэрыялу мм	Асноўная магутнасць рухавіка КВт	Кут рэзкі °	Знешнія памеры мм	вага г
6×2500	6	2500	12	20-600	7.5	30′-2°	3300×1580×2010	5
6×3200	6	3200	10	20-600	7.5	30′-2°	4000×1680×2010	6.4
6×4000	6	4000	9	20-600	11	30′-2°	4810×1730×2075	8.1
8×2500	8	2500	11	20-600	11	30′-2°	3300×1600×4810	5.6
8×3200	8	3200	10	20-600	11	30′-2°	3880×1630×2010	6.8
8×4000	8	4000	8	20-600	15	30′-2°	4810×1800×2125	9.8
10×3200	10	3200	8	20-600	15	30′-2°	3975×1800×2205	8.9
12×2500	12	2500	8	20-800	15	30′-2°30′	3275×1825×2180	8
12×3200	12	3200	7	20-800	15	30′-2°30′	3975×1860×2295	9.5
12×4000	12	4000	7	20-800	22	30′-2°30′	4880×2100×2460	14
16×2500	16	2500	7	20-800	22	30′-2°30′	3315×1950×2345	10.9
16×3200	16	3200	6	20-800	22	30′-2°30′	4015×2000×2350	13.4
20×2500	20	2500	6	20-800	30	30′-2°30′	3435×2220×2470	15.3
20×3200	20	3200	5	20-800	30	30′-2°30′	4235×2220×2470	18
25×3200	25	3200	5	20-800	45	30′-3°	4715×2380×2965	24
25×4000	25	4000	4	20-800	45	30′-3°	5110×2590×3200	31
25×6000	25	6000	5	20-1000	37*2	30′-3°	7515×2965×3740	55.5
30×2500	30	2500	4	20-1000	55	30′-3°30′	3755×2500×3000	27
