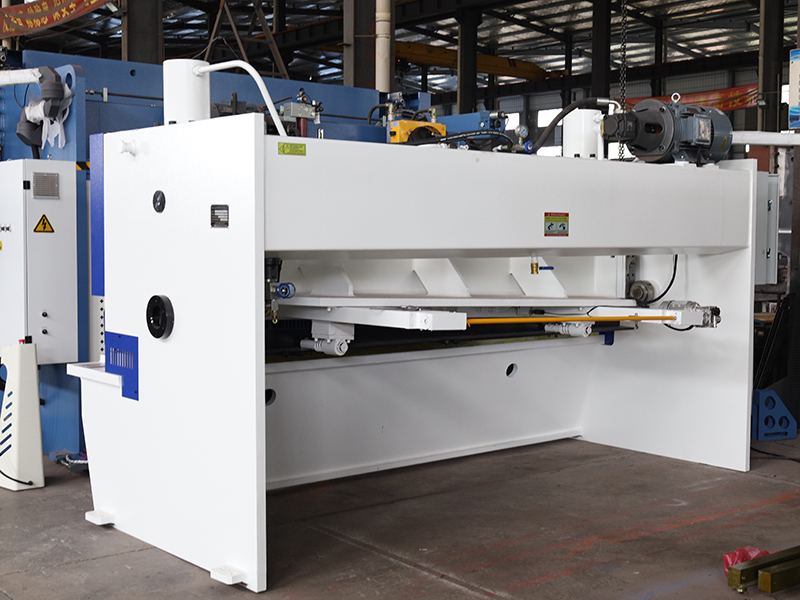

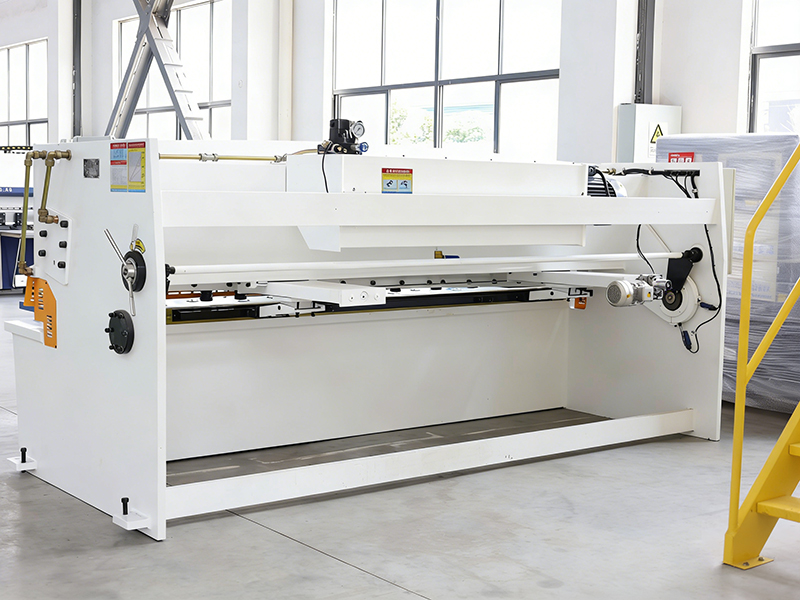

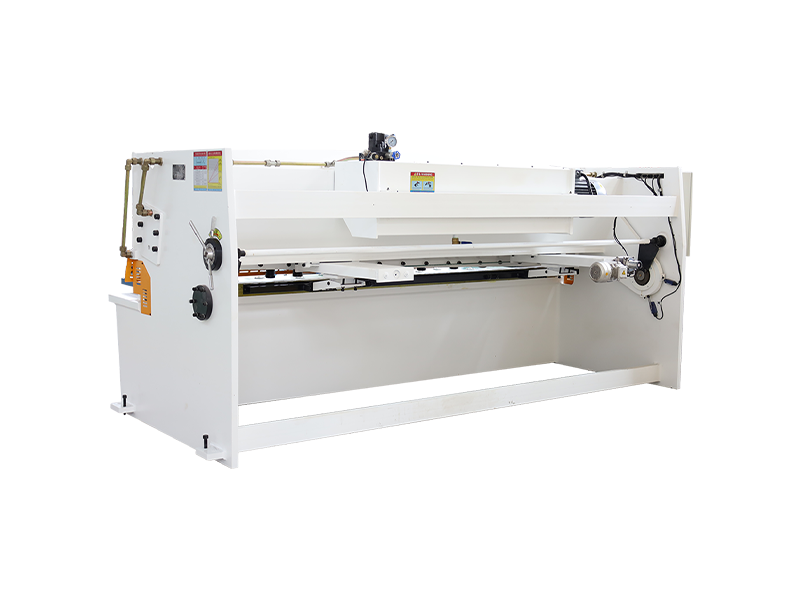

CNC Swing Beam рэзкі машыны для рэзкі ліста

Swing Beam рэзкі машыны

Падрабязнасці прадукту

Цзянмен QC12Kмашына для рэзкі каштоўнага прамяняпрымае інавацыйную тэхналогію і мае электрычную функцыю рэгулявання перадняга кута, каб забяспечыць дакладнасць кожнай рэзкі.
Нашы гідраўлічная машына для рэзкі з'яўляецца папулярным прадуктам на цяперашнім рынку, забяспечваючы высокую якасць і эканамічна эфектыўныя рашэнні для рэзкі поўнай даўжыні і надзвычай шырокіх лістоў.

Аналіз напружання і аналіз канчатковых элементаў

Праграмнае забеспячэнне CAE SOLIDWORKS можа быць выкарыстана для аналізу лінейнай статычнай структуры, напружання і дэфармацыі рам выгібных машын і лазерных рэзачных машын. Таму FEA вельмі значна для сітуацый з складанымі структурамі, высока складанымі нагрузкамі, пераходным мадэляваннем і камбінацыямі вышэйзгаданых фактараў.

Сістэма ЧПУ

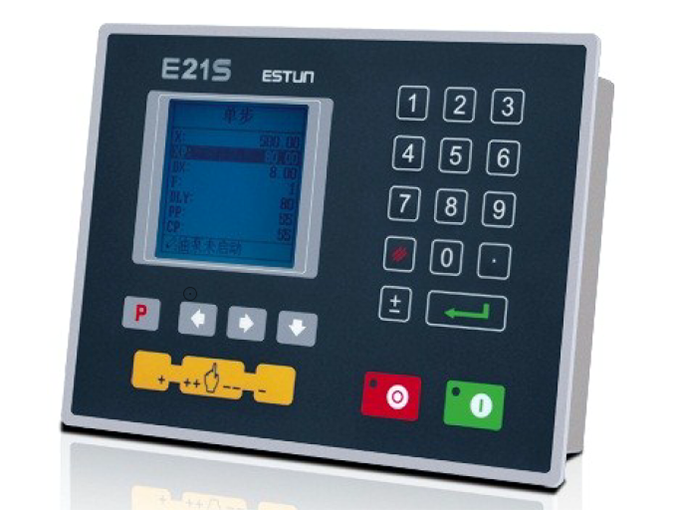

ESTUNE21S CNC сістэма

Высокая выразнасць гідраўлічны экран

Кіраванне звычайнымі рухавікамі і пераўтваральнікамі частот

Інтэлектуальнае пазіцыянаванне X-восі

Шматкрокавае праграмаванне, 40 праграм, кожная з 25 крокаў

Убудаваная функцыя рэле часу

Адзін клік функцыі пераключэння

Функцыя аднабаковага пазіцыянавання

Адзін клік рэзервовага капіявання і аднаўлення параметраў

Кітайская і англійская

Метрычная сістэма

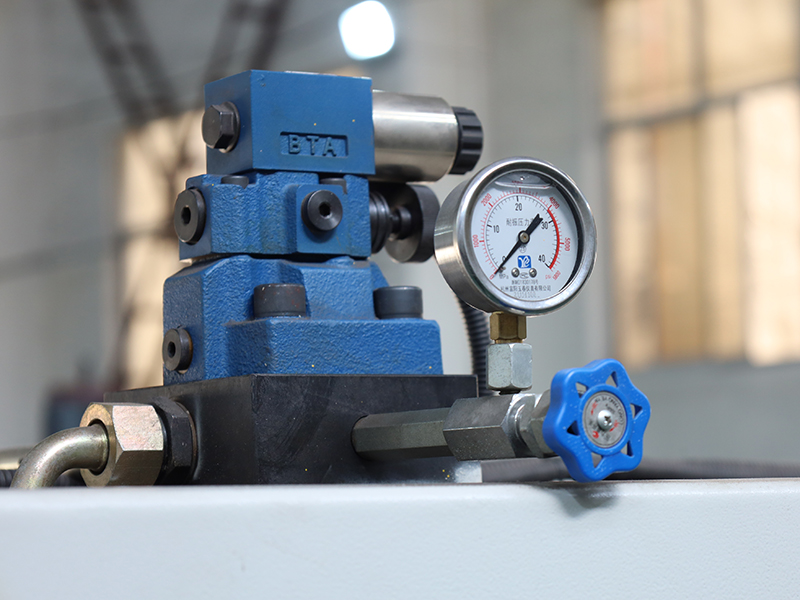

Гідраўлічны клапан групы

Гэтая машына прымае брэндавую групу гідраўлічных клапанаў.

З-за яго функцыі абароны ад перагрузкі ціску алею рэдка адбываецца ўцечка алею і загрузка клапана.

Маніторынг ціску алею ў рэжыме рэальнага часу забяспечвае плаўны паток алею і стабільную працу абсталявання.

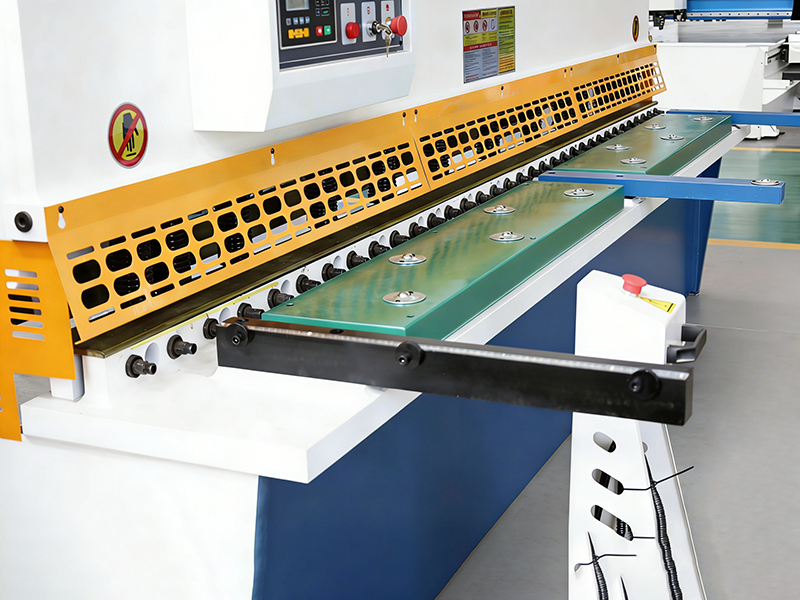

Порт кармлення

Наша канструкцыя ўваходу харчавання адпавядае стандартам бяспекі, каб забяспечыць бяспечную і надзейную працу машыны.

Наша машына забяспечвае мінімальную вышыню падачы, якая роўная таўшчыні ліста; Максімальная вышыня падачы роўная таўшчыні ліста плюс 20-25 міліметраў. Машына таксама абсталявана шрубамі для рэгулявання вышыні, што робіць яе лёгкай для карыстальнікаў наладзіць вышыню падачы.

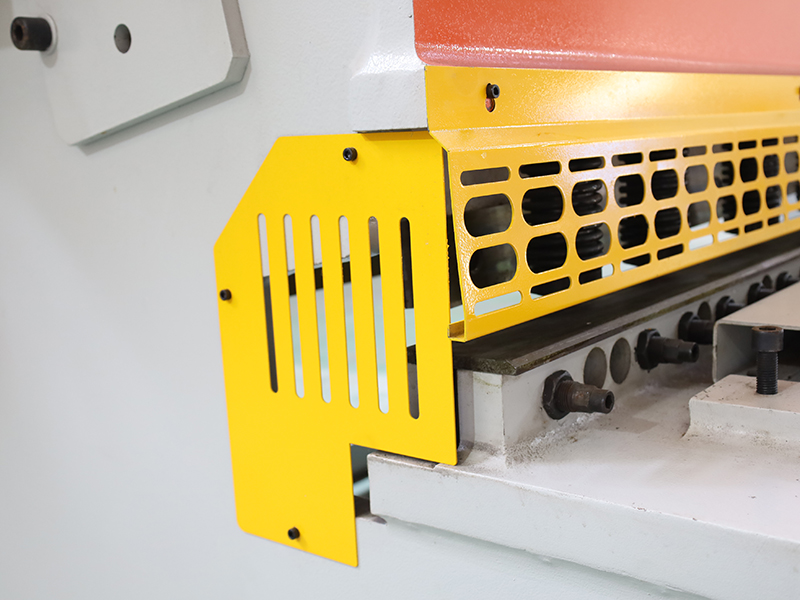

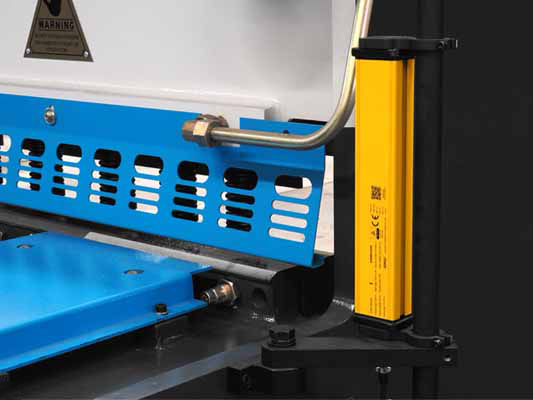

Нашы машыны абсталяваны пярэднімі і бакавымі абаронамі, каб забяспечыць бяспечную працу аператараў.

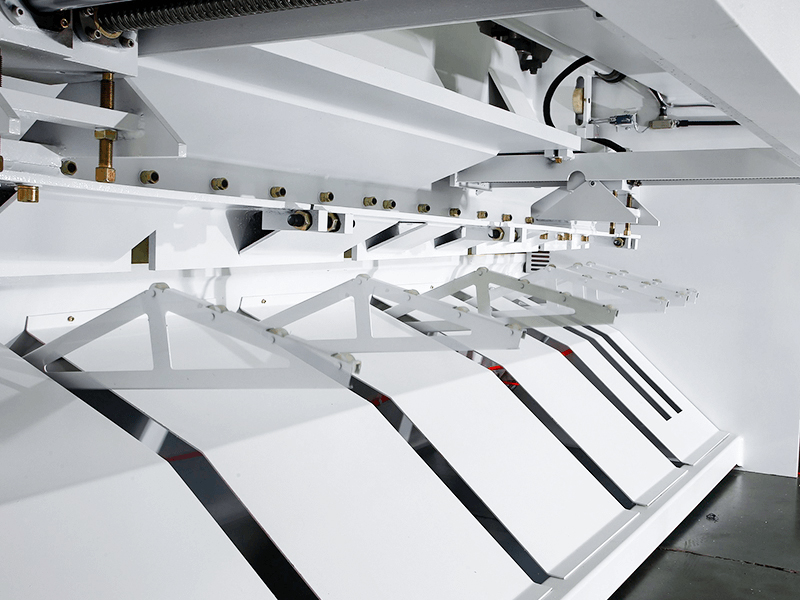

Задняя гадзіна

Адзін з важных фактараў у здольнасці рэзкі з'яўляецца канструкцыяй і стабільнасцю матэрыялу задняй кропкі.

Высокая якасць рэзкі можа быць дасягнута толькі з выдатнай прадукцыяй, стабільнасцю і дакладным адступленнем.

Рух сістэмы задняй прыпынку высокахуткаснай шаравой шрубы таксама падтрымліваецца лінейнымі кіраўніцтвамі, якія дапамагаюць задняй прыпынку дасягнуць больш працягласці службы, большай адчувальнасці і павышанай устойлівасці да любога сутыкнення.

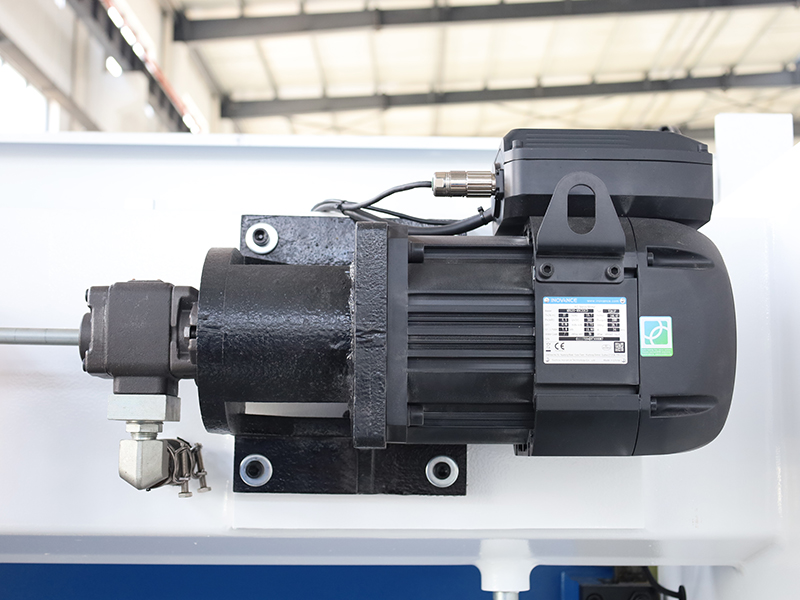

Асноўны рухавік

Выкарыстанне брэндавых рухавікоў павялічвае тэрмін службы машыны і захоўвае яе працу ў асяроддзі з нізкім узроўнем шуму.

Узровень магутнасці і памер ўстаноўкі рухавіка адпавядаюць стандартам IEC, што робіць яго вельмі лёгкім у выкарыстанні і абслугоўванні.

У нас ёсць магчымасць наладзіць магутнасць і напружанне машыны, каб задаволіць канкрэтныя патрабаванні напружання месцазнаходжання кліента.

Тэхнічныя спецыфікацыі Swing Beam Shearing Machine

Адзінка	Таўшчыня рэзкі мм	Шырыня рэзкі мм	Часы інсульту мін-1	Падарожжа задняга матэрыялу мм	Асноўная магутнасць рухавіка КВт	Кут рэзкі °	Знешнія памеры мм	вага t
4×2000	4	2000	20	20-600	7.5	1°30′	2590×1610×1715	3.8
4×2500	4	2500	20	20-600	7.5	1°30′	3140×1610×1630	4.3
4×4000	4	4000	8	20-600	7.5	1°30′	4640×1640×1830	7.5
6×2000	6	2000	20	20-600	7.5	1°30′	2590×1640×1720	4.6
6×2500	6	2500	18	20-600	7.5	1°30′	3140×1640×1630	5.2
6×3200	6	3200	14	20-600	7.5	1°30′	3840×1640×1630	6.3
6×4000	6	4000	12	20-600	11	1°30′	4670×1900×1830	9.3
6×5000	6	5000	7	20-800	11	1°30′	5770×2152×2065	15.8
6×6000	6	6000	7	20-800	15	1°30′	6800×2300×2360	22.2
8×2500	8	2500	14	20-600	11	1°30′	3140×1610×1660	5.3
8×3200	8	3200	10	20-600	11	1°30′	3840×1610×1660	6.3
8×4000	8	4000	10	20-600	11	1°30′	4700×1910×1830	9.5
8×5000	8	5000	7	20-800	15	1°30′	5860×2252×2215	18.5
8×6000	8	6000	6	20-800	15	1°30′	6870×2468×2410	24.6
10×2500	10	2500	10	20-600	15	2°	3400×1690×1800	7.8
10×3200	10	3200	8	20-600	15	1°48′	4100×1690×1900	9.2
10×4000	10	4000	8	20-800	18.5	1°54′	4850×2152×2090	15
12×2500	12	2500	10	20-600	15	2°	3400×1690×1800	7.8
12×3200	12	32000	10	20-800	18.5	1°30′	4085×2050×2120	12
12×4000	12	4000	8	20-800	18.5	2°	4870×2250×2150	15.3
12×5000	12	5000	8	20-800	30	2°	5900×2480×2400	22.4
16×2500	16	2500	8	20-800	18.5	2°	3435×2050×2130	11.5
16×3200	16	3200	7	20-800	18.5	2°	4120×2192×2155	14.5
16×4000	16	4000	7	25-800	30	2°	4900×2300×2315	18.6
20×2500	20	2500	6	20-800	37	2°30′	3450×2075×2515	15
20×3200	20	3200	5	25-800	37	2°30′	4180×2300×2600	19
20×4000	20	4000	5	30-1000	37	2°30′	4950×2388×2760	24
25×2500	25	2500	5	40-800	45	3°	3460×2300×2696	16.8
